| 功 能 |
|
本EPS5051SD檢出器為光電對照式檢測，利用紅外光作投射與接收之功能，精確的判別邊緣所在之位置。精確度由±0.25mm~10mm，可針對各種檢測物作調整，被檢測物包含各種布類、塑膠類、紙類、不透明膠布、輸送帶...等。 |
| 操 作 |
|
本EPS5051SD檢出器之檢出頭為6個紅外光投光器和6個紅外光接收器組合而成。由投光器直接投射於接收器，中間為檢測物，由接收器之接收量來判別布邊所在位置。
橘色LED 亮,為沒被測物指示。
綠色LED 亮,表示正中指示。
紅色LED 亮,為有被測物指示。 |
| 適 用 |
|
EPS5051SD檢出器檢測邊緣時，被測物表面必須保持平面，不能有波浪狀。如因無法保持平面，則必須由外加機械滾輪托住表面，以達到穩定被測物表面，確保檢測追邊之精度。EPS5051SD檢出器，投射或接收鏡片不能有油污或綿絮，否則會造成本檢測器失靈或是不靈敏。 |
| 調 整 |
 |
| 輸出曲線 |
 |

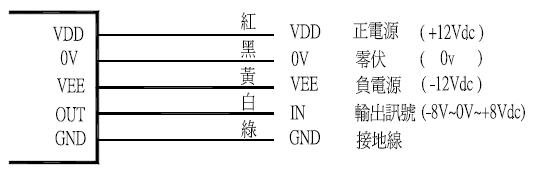

| 連接線 |
 |

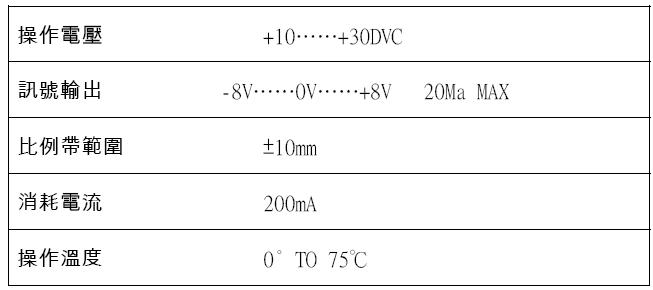

| 規 格 |
 |

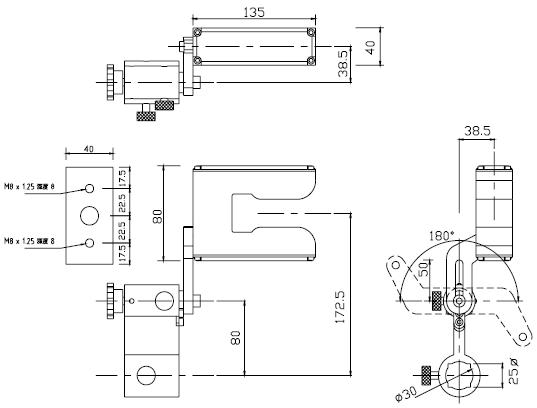

| 安裝尺寸 |
 |
| |
|
