| 注意事項 |
1. 在没有使用本控制器前,請詳細閱讀本說明書,使本控制器能發揮其優越的性能。
2. 電源接線時,請詳細確定電源電壓與銘板標示是否一致。如不一致時,可更改變壓器接線,即可變更入力電壓之規格。銘板上,請一同變更。
3. 送電前,請再次校正接線是否正確無誤,方可送電試車。 |
| 功能介紹 |
本對邊機主要適用於爐口追邊,被檢測物包含各種布類、塑膠類、紙類、透明膠布。尤其是反射較差的被測物,如黑色布及黑色網狀物,亦可精確的判別邊緣所在,精確的達到對邊之功能。
本系統由三大部份組合而成,其各別功能分述如下:
一、 兩用式PID檢測器:EPS-601SD
由紅外光檢測素子組合而成的檢測頭,對於各種顏色之布種,均能詳細的檢測出邊之所在位置,成線性輸出。布邊之所在位置可由檢測頭上之LED來指示。被測物如有鬚邊時,可由搖桿來檢測亦可精確的對邊。使用時,只需把旋鈕旋轉即可,不需停車。
二、 DC伺服驅動器:EPD-58
高反應度PWM控制,正轉、反轉、刹車定位均有良好的特性。對邊速度可由按鍵調整或VR來改變速度,以達到精確對邊之特性。
三、 對邊驅動裝置:EPM-52
DC伺服馬達驅動,配合直接式齒輪傳動,更能發揮出高扭力高反應度之特性。內含扭力緩和裝置,使高頻度正反轉與刹車中,減少機械磨損。內部齒輪潤滑免加油,減少因漏油或失油而造成之齒輪損壞之顧慮。 |
| 安裝尺寸 |

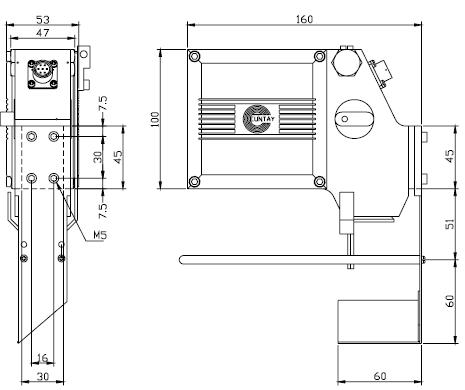

EPS-601SD檢出器(目前使用的是EPS-701SD)

|

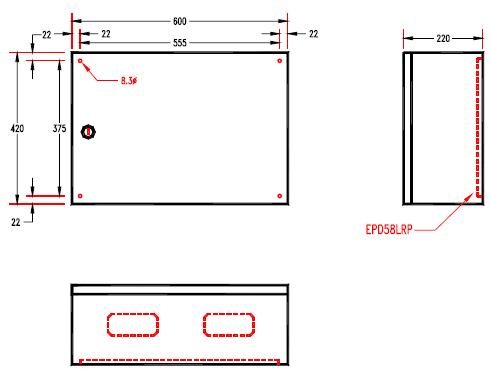

| EPD-58驅動控制器 |
|

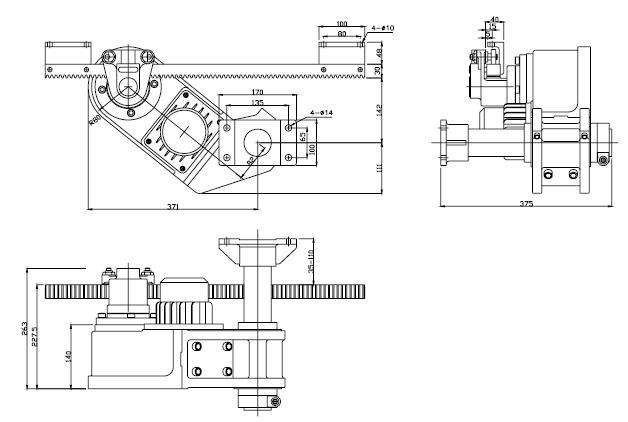

| EPM-52驅動裝置 |
|

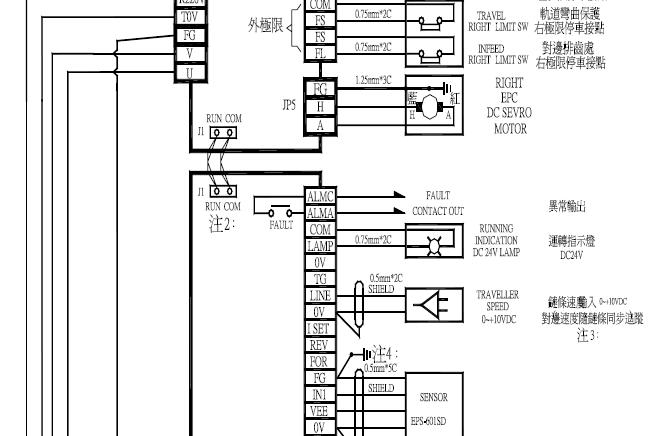

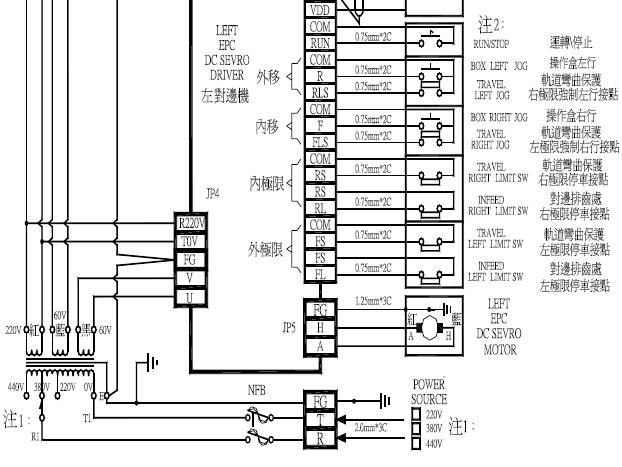

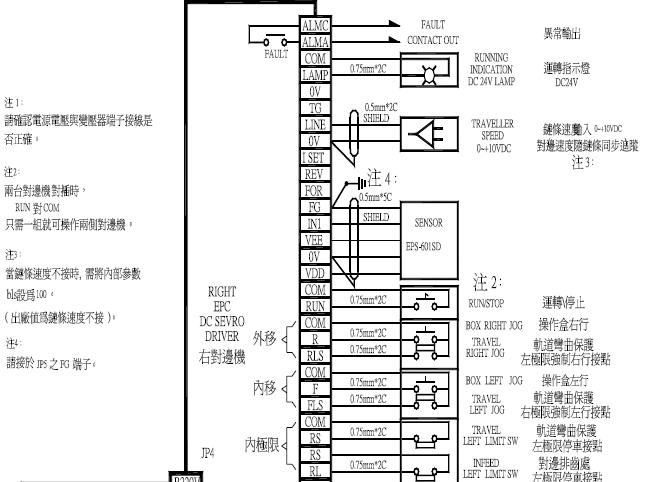

| 控制箱配線圖 |
|
|
| |
| 安裝及配線 |
(1)安裝時,請將控制器正面朝前,橫向安裝,並將上下左右各保留各10公分,以確保其通風性,增加其可靠度。(請參考安裝尺寸)
(2)控制箱及配線,請依配線圖所示施工,線徑依所標之線徑施工。電源側之所端子,請務必接地,以免感電發生危險。
(3)檢出器安裝時,請注意其高度。電眼頭到布面有效距離為17~23mm,即U型支撐桿之距離。超過高度,可能造成檢測器感度差或失靈,請特別注意。
(4)檢出器投光量可達30cm,如檢測器下方30cm內有反射物會造成檢測器失靈或不靈敏。請將反射板裝上,隔絶非布面反射回來的雜散光。
(5)驅動裝置安裝時,請特別注意齒排之密合度,太鬆或太緊,皆會影響追邊反應速度之功能,請特別注意。
(6)直排齒輪兩側最好空出3~5齒,以防萬一極限開關故障時,撞裂齒排。(當EPM-52行走到此空區時,空轉才不會咬裂齒排) |
| 送電試車 |
(1)首先檢查外部配線是否正確,並再次確認銘板電壓與電源電壓是否相同。(鍵條速度信號輸入,平時不接。若要用到同步追蹤時才接,並將內部參數BAS調降為50即可)。
(2)送電,進入操作系統。
(3)外行內行測試:按外行與內行,看其行走方向,若方向相反,只需將F與R對調即可。
(4)排齒處極限點測試:按外行,使其行走至極限之位置,同時碰觸外行極限開關,此時應停止外行(如不停止,請將外行與內行之極限開關線對調即可。再按內行,照其外行步驟,再行測試,使對邊機外行與內行均在極限範圍以內)。
(5)軌道彎曲保謢處極限點測試:按外行,使其行走到極限之位置,同時碰觸外行極限開關,此時應停止外行(如不停止,請將外行與內行之極限開關線對調即可。再按內行,照其外行步驟,再行測試,使對邊機外行與內行均在極限範圍以內。
(6)軌道彎曲保護測試:將軌道外移,行走到連接器最大彎曲角度,碰觸保護開關,此時對邊應往連接器成一直線的方向行走,以保護連接器,(若方向相反,請互換FLS與RLS接線)
(7)檢測器測試:把外部連動投入(RUN對COM)ON位置,將檢測器搖桿往外移,此時馬達會傳動機會傳動機台,使其往外退,搖桿往內時,機台往內。若行走方向相反,則馬達線A、H須對調。若馬達線對調後,其4~6項須重試一次。
(8)檢測器檢測之行走速度,可由PCB上之上升/下降鍵來調整。(請參考PCB操作與位置)。
(9)寸動行走速度,請由參數調整。(請參考參數設定)
(10)電眼追邊時,如追邊速度過快或過慢,可直接按PCB之UP(上升鍵)或DOWN(下降鍵)來調整,按到理想之速度後,再按SET鍵即可。或是由下方SPEED VR來調整亦可。(順時針快,逆時針慢)。 |

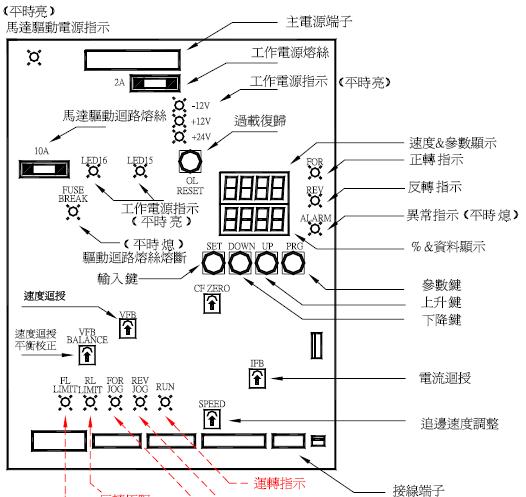

| PCB零件位置及指 |
|
| * 除SPEED VR(追邊速度調整)可調外,其他VR為內部試車校正用請勿調整以免造成故障。 |
| 參數表 |
符號
|
名 稱
|
出廠值
|
設定範圍
|
說 明 |
UFB
|
馬達額定電壓設定
|
75V
|
0~100.0V
|
驅動馬達之銘板額定值。 |
1FB
|
馬達額定電流限制
|
5.2
|
0~12.0A
|
驅動馬達之銘板額定值*1.2倍。 |
bIAS
|
速度基本偏壓設定
|
0V
|
0~±5.00V
|
起動點之偏壓設定。 |
OC
|
過電流跳脫設定
|
4.5A
|
0~12.0A
|
馬達過載電流設定(馬達額定電流)。 |
OT
|
過電流跳脫時間
|
15S
|
0~60.0S
|
超過過載電流時,計時到達後才跳機。 |
JOG |
寸動速度設定
|
5.0V
|
0~10.0V
|
寸動速度設定(手動按鈕COM對R、F)。 |
U-CP
|
速度比較器比例量
|
500
|
0~9999
|
比例量大補正就大(速度反應度)。 |
U-C1
|
速度比較器積分量
|
20
|
0~9999
|
積分量大補正就慢(速度穩定度)。 |
TEN
|
電流限制來源選擇
|
1
|
0~1
|
0:外部ISET端子限制
1:內部參數 |
1-CP
|
電流比較器比例量
|
200
|
0~9999
|
比例量大補正就大(電流反應度)。 |
1-CI
|
電流比較器積分量
|
15
|
0~9999
|
積分量大補正就慢(電流穩定度)。 |
SAC
|
上排顯示器顯示項目選擇
|
0
|
0~6
|
0:馬達端電壓 1:IN1端子電壓
2:PWM電壓 3:馬達電流4:ISET端子電壓 5:LINE端子電壓6:速度迴授滑差量 |
OFST
|
追邊偏移無感範圍
|
0.5V
|
0~1.0V
|
追邊電眼之電壓若没超過此參數時,則本驅動器不動作。 |
bAS
|
基本追蹤速度
|
100%
|
0~100%
|
鍵條速度没來時,以此百分比乘電眼之電壓來作追邊之速度 |
CF
|
載波頻率
|
10KHZ
|
1KHZ~15KHZ
|
PWM輸出之載波設定 |
ACC
|
升速時間
|
0.1
|
0~10.0S
|
馬達升速時間 |
DEC
|
降速時間
|
0.1
|
0~10.0S
|
馬達降速時間 |
* 此符號為客戶可調符號。其餘非本廠人員,請勿調整。 |
|

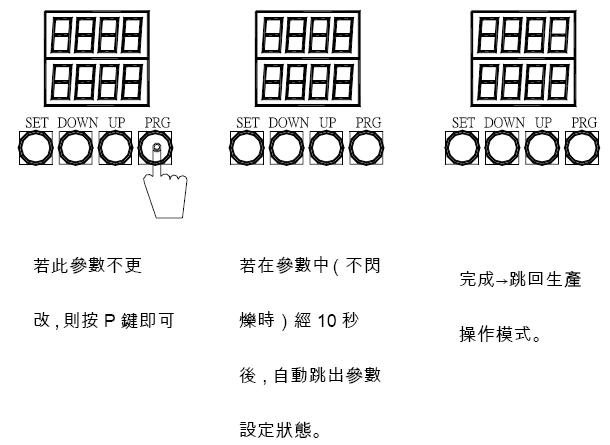

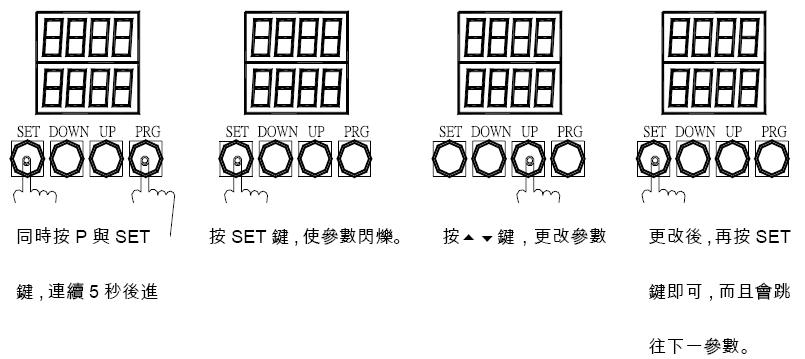

參數設定法 |
|
| 異常維修 |
異常情形
|
可能原因
|
對策 |
| NFB送上,PCB板没有電源 |
* 没有電源
* 工作電源2A熔絲燒毀
* 內部AVR迴路異常
* 主PCB異常 |
* 查電源入力。
* 更換之。
* 更換PCB。
* 將檢測器端子分開,如没有電源,表示主機板異常,請更換。 |
| 只有單方向行走 |
* 外部極限開關檢測異常或PCB異常。
(FL或RL燈熄) |
* 請檢查外部極限開關。(常閉接點)
* 將端子IN1拆開,直接以FOR或REV與IN1短接如動作正常表示檢測器異常,反之,則是主PCB異常。
* |
| 動連ON上後,對邊機不動 |
* RUN訊號未投入。
(RUN對COM端子)
* 主PCB燈沒亮
* OL跳脫(ALARM燈亮)
* IN1訊號未入。 |
* 查線或SW異常。
* 外部RUN訊號未入,主PCB異常。
*請復歸OL RESET PB
*請校對IN1是否有
