4.操作方法
A. 操作前的狀態檢查

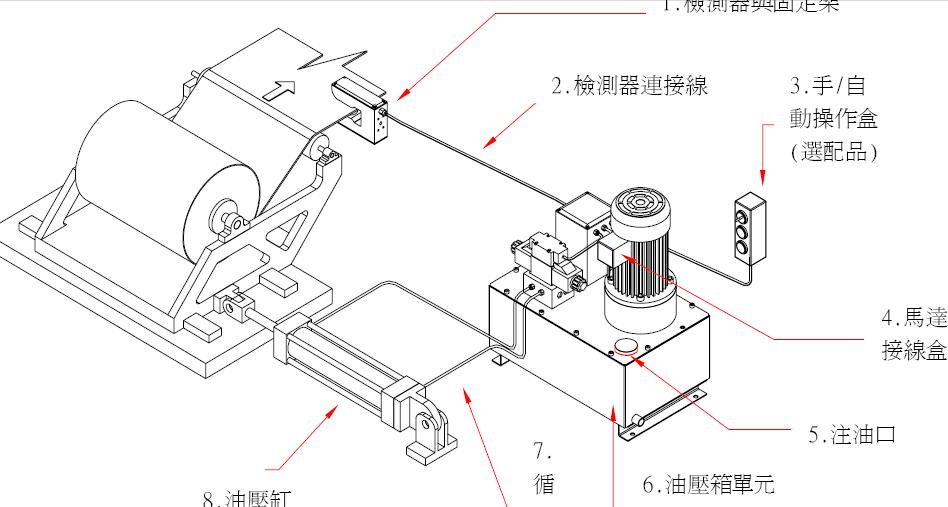

(1)請檢查油缸、檢測器、油箱控制器液壓接管的連結狀態是否良好。
(2)確認循環機油，是否補充到適當高度。
(3)檢查馬達以及配電箱位置的接線狀態。
B. 測試運轉
(1)快速開啟並關閉馬達開關1 次，並確認馬達的轉動方向是否正確(順時鐘方向)。 如果出現反方向運轉時，可將馬達3 條接線中的2 條接線位置互換。如果馬達 不會轉動，請確認磁力開關內熱效繼電器的設定狀態是否正常？之後再按下復位按鈕，另開啟馬達開關，重新進行馬達的測試運轉。

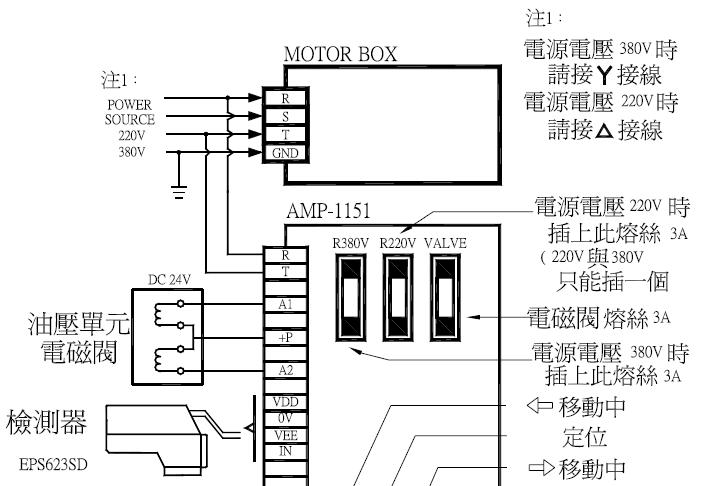

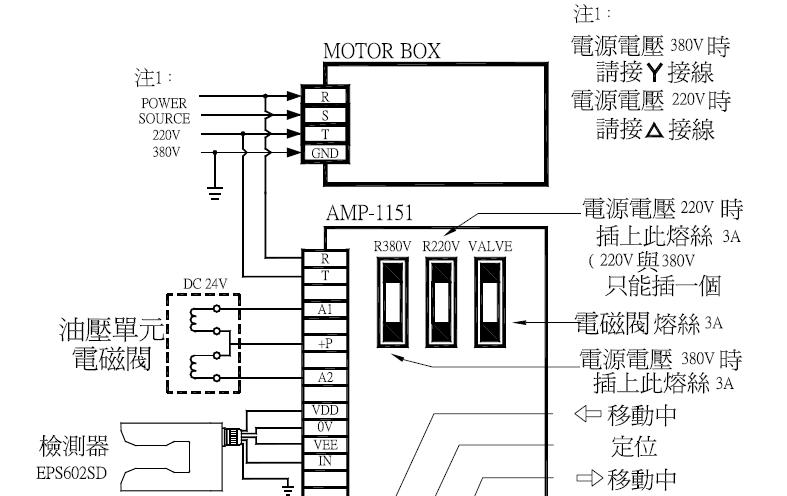

(2) 將操作盒手/自動，切於自動狀態（如沒使用操作盒，請將A/H 與COM 短路)則油缸即會伸縮請確認位移方向，由檢測器用布料或紙片來確認。如方向相反，只需將電磁閥線A1 與A2 對調即可。
(3)將檢測物置於檢測中間，由位移指示燈顯示1~4 為外行。5~8 為內行（有時相反，依安裝方式不同而有差異）若1~4 均亮，表示檢測物已到達中間位置，即達到定位功能。(離中間越遠移動速度越快)。
(4)完成油缸與管路的排氣程序
如果油缸安裝位置過高、或高負載狀態下，啟動程序可能會出現困難。因此可以先將管路的接頭放鬆少許，將其中的氣泡排，之後再將接頭上緊(本程序必須要小心操作，因為在接頭過鬆的情況下，油料會出現外溢現象）。
(5)檢查油缸的速度

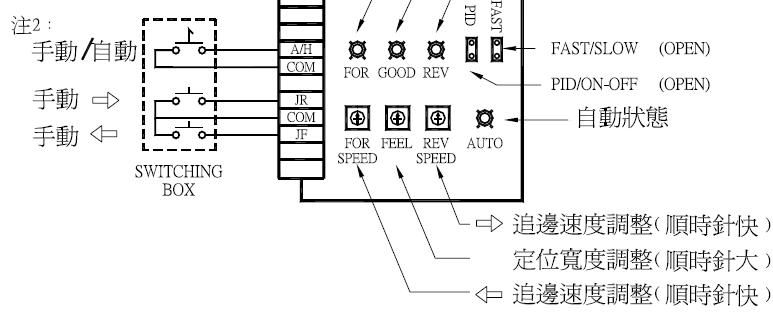

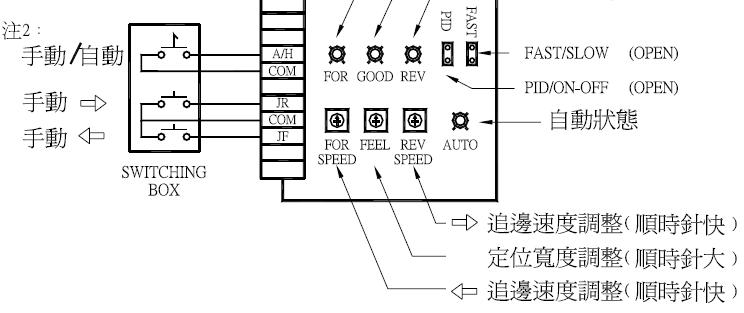

請參照上述要點3 的說明，確認油缸的左右移動速度。注意油缸軸在伸出與收回的操作狀態下，會出現15%的速度誤差。如果追邊速度誤差超過上述標準，請調整電控箱AMP-1151 內之FOR 或REV(追邊速度調整)或調整油壓機之流量調整閥來達到其功能。檢測布邊若為鬚狀，可調定位寛度FEEL（不感帶），順時針寛度大來克服反覆追逐之現象。(出廠值，速度VR 為50%刻度，調整鈕在AMP-1151 控制器內)。定位寛度VR 歸零時，定位範圍為±0.25mm 調到最大時可達10mm。
(6)請確認手動操作狀態(AM 模式)
請將操作盒設定開關，設定在MAN 位置。之後再按下左、右按鈕，油缸應該會產生左右的回應動作。請確實完成左右按鈕的動作確認。
(7)測試運轉中的操作檢查，到此結束。

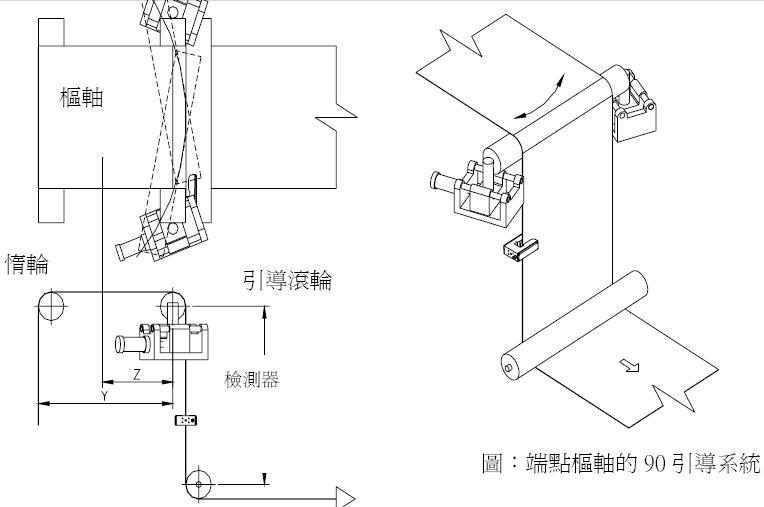

請參照上述的方法，將轉軸或引導滾輪，利用手動方式調整到中央位置。之後再將設定狀態變更為AUTO。接著進行布料的狀態操作，並完成固定架的調整，使布料的邊緣位置調整到檢測器的中央位置。
(8)將布料進行慢速的狀態運轉，並確認相關的自動操作狀態。如果操作狀態出現問題時，請參照下述的D 程序說明。
C. 每日的操作程序
(1)啟動馬達。
(2)手動操作開關，將油缸連桿的位置，調整到中央位置。
(3)啟動布料的狀態操作，並將布料的邊緣位置調整到檢測器的中央缺口位置。之後再將設定開關設定在AUTO 位置。
(4)利用固定架的微調開關，完成對邊的微調動作。
D. 在上述的測試運轉狀態下，如果出現不正常的狀態時：
(1)如果出現異常現象（放料或捲料平台反覆追逐抖動）：
a.油缸軸速度過快時，可適當減少液壓閥門的開啟動作，調整FOR SPEED．REVSPEED VR 逆時針調或調整油壓機之流量調整閥會減少油料的供應狀態，同時使油缸速度降低，以達到穩定追邊之效果。
b.增加定位寬度（不感帶加大），調FEEL VR 順時針調寬度大。 (調50%時，定位寬度約4mm)。尤其是布邊為鬚邊之布種，更需定位寬度大，以達到穩定追邊之效果。
c.布料邊緣出現波紋時，可以適當在布料狀態加上拉力，或將檢測器向惰輪位置靠近。
d.油缸內可能出現氣泡，請完成排氣動作。
e.油缸或檢測器的固定狀態鬆脫，請完成上緊動作。
(2)如果布料出現皺摺現象。
a.將檢測器移向接近惰輪位置。
b.降低油缸的操作速度。
(3)控制性能不佳、或正常的布料定位追邊中，出現控制精確度不良的現象時：
如果出現上述現象，問題可能出在滾輪或轉軸位置，可能的問題點如下：
a.布料的拉力狀態不足，以至於在油缸的控制操作中，導致布料的移動精確度
不良。
b.滾輪與布料的接觸角度不佳。
c.滾輪之間的平行度不佳、或軸向狀態出現間隙。
d.滾輪的剛性程度不佳、或檢測器的固定狀態不良。
e.布料的伸長率過大、或強度不佳。因此導致控制性能不良。
f.滾輪的定位不良、檢測器的位置不當。
g.滾輪的直徑過小、導致滾輪與布料的接觸面積不夠。
5.維修與檢測程序
A. 日常檢查

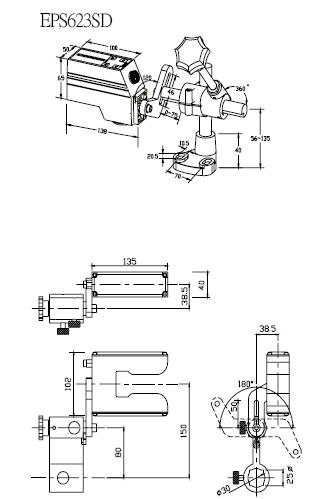

(1)檢測器
檢查並完成檢測器鏡片的清潔動作。如果鏡片出現污垢時，請利用乾淨布沾濕去漬油擦拭，並完成清潔之工作，請勿利用硬體物件，進行檢測鏡片的清潔動作。
(2)滲油狀態檢查
檢查油缸位置、油管以及接頭位置，是否出現油料外漏的現象？視須要進行修復。
(3)油量高度檢查
油量過低時，請加入＃32 循環液態油料，或同類型油料。
B. 週期性的維修與檢查程序
(1)油料過濾器的清潔程序
拆下液壓管路主體的端面蓋板，並取出油料過濾器，利用清潔油料作清潔動作，之後在每1000 小時的使用後，要利用壓縮空氣作過濾器的清潔動作。請在每3000~5000 小時的使用後，更換油料過濾器。
(2) 液壓油料的更換程序
請在每5000 小時的使用後，更換液壓油料。不同型號的液壓油料請勿混合使用。同時在進行油料更換時，請先完成油箱的內部清潔。
(3)濾油器的清潔程序
濾油器會安裝在幫浦的儲油槽內，請利用壓縮空氣進行清潔，相關的時間動作，請參照上述2 的段落說明。

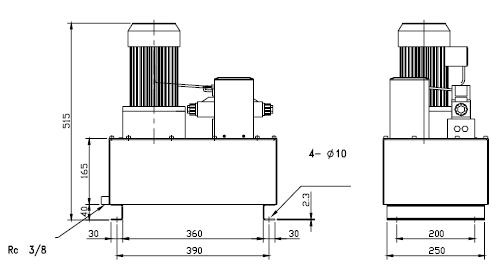

6.STD-115AM規格說明
| 型號：M115-AM |
STD-115AM |
馬達：
220/380VAC,50/60HZ
(特殊電壓，另計)
3-Phase,1/2HP |
|
| 油壓壓力：15Kgf/cm2 |
|
| 油泵流量：3.9L/minute(50HZ) |
精確度：0.5mm
(在直線狀況下) |
| 動作：連續PID 控制 |
|
| 週圍溫度：0℃~40℃ |
| 最少之油料：12L 以上 |
環油：標準油32 號
或同等級 |
| 安裝：平放固定 |
|
|
| |
|
